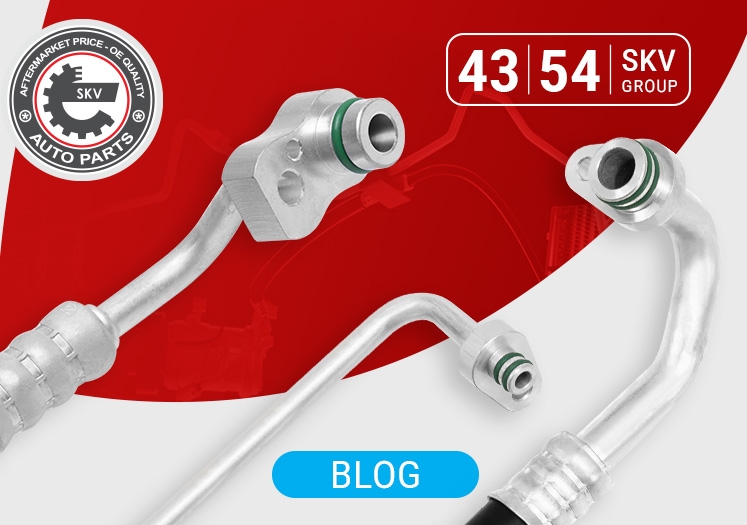

Przewody klimatyzacji SKV – czym są, jak działają i kiedy trzeba je wymienić?
Przewody klimatyzacji są elementami łączącymi podzespoły układu A/C w jeden szczelny obieg. To nimi transportowany jest czynnik chłodniczy w postaci gazu lub cieczy, pod wysokim albo niskim ciśnieniem, a także olej odpowiadający za smarowanie kompresora. W praktyce oznacza to, że od ich szczelności, odporności na temperaturę i trwałości połączeń zależy skuteczność chłodzenia oraz stabilna praca całego układu klimatyzacji.W ofercie SKV znajdują się zarówno linie wysokiego ciśnienia, klimatyzacja, jak i przewody wysokiego/niskiego ciśnienia, klimatyzacja. Oferta tej grupy obejmuje blisko 300 modeli przewodów klimatyzacji, w tym około 200 modeli przewodów i rur wysokiego/niskiego ciśnienia oraz około 100 modeli linii wysokiego ciśnienia. Produkty są objęte 3-letnią gwarancją.Czym są przewody klimatyzacji?Z technicznego punktu widzenia przewody klimatyzacji odpowiadają za transport czynnika chłodniczego pomiędzy kompresorem, skraplaczem, filtrem-osuszaczem, zaworem rozprężnym i parownikiem. W zależności od miejsca montażu przenoszą czynnik w postaci gazowej albo ciekłej oraz pracują pod różnymi wartościami ciśnienia i temperatury. Dlatego przewody klimatyzacji nie są jedynie „łącznikami” między podzespołami, ale częścią wpływającą bezpośrednio na szczelność i sprawność całego układu.Jak działają przewody klimatyzacji?W praktyce serwisowej układ A/C można podzielić na odcinki wysokiego i niskiego ciśnienia. Przewód wysokiego ciśnienia transportuje gorący, sprężony czynnik ze sprężarki do skraplacza, a następnie dalej w postaci cieczy do kolejnych elementów układu. Przewód niskiego ciśnienia odpowiada z kolei za przesył schłodzonego czynnika po stronie ssawnej, czyli tam, gdzie ciśnienie i temperatura są niższe. Właśnie dlatego przewody muszą być odporne jednocześnie na ciśnienie, temperaturę, olej i przenikanie gazu przez ścianki materiału.Na schemacie układu klimatyzacji pokazanym w prezentacji SKV widać, że przewody łączą wszystkie najważniejsze elementy obiegu: kompresor, skraplacz, filtr-osuszacz, zawór rozprężający, parownik i wentylator nawiewu. Dla przykładu odcinek od sprężarki do skraplacza pracuje po stronie wysokiego ciśnienia i przenosi gorący gaz, natomiast odcinki po stronie niskiego ciśnienia przesyłają chłodniejszy czynnik gazowy z parownika do kompresora. Na stronie technicznej wymagania dla przewodów klimatyzacji obejmują właśnie zdolność do przenoszenia cieczy, gazu i oleju chłodniczego w warunkach zmiennych temperatur oraz ciśnienia.Z czego wykonane są przewody klimatyzacji?W ofercie SKV występują dwa podstawowe rozwiązania: przewody elastyczne 3-warstwowe oraz przewody aluminiowe. Węże elastyczne mają warstwę wewnętrzną z gumy butylowej o niskiej przenikalności, wzmocnienie z oplotu tekstylnego i zewnętrzną warstwę z gumy syntetycznej odpornej na wysoką temperaturę, dodatkowo w wykonaniu pin-pricked. Z kolei przewody aluminiowe są lekkie, trwałe, łatwe w montażu i odporne na korozję. Oba typy są przeznaczone do przesyłu czynnika R134a i R1234yf.W praktyce oznacza to, że przewody muszą łączyć elastyczność z odpornością na czynniki robocze. Dla przewodów elastycznych SKV wskazuje m.in. zakres temperatur od -40°C do 135°C i ciśnienie robocze/rozrywające na poziomie 70/140 bar. Dla przewodów aluminiowych podawana jest odporność na uszkodzenia, niska przenikalność gazowa, wysoka odporność na oleje oraz zakres temperatur od -40°C do 180°C.Jakie są typowe objawy uszkodzonych przewodów klimatyzacji?Typowe objawy problemów z przewodami klimatyzacji to:spadek wydajności chłodzenia,brak zimnego powietrza z nawiewów,częsty ubytek czynnika chłodniczego,ślady oleju lub zabrudzeń przy połączeniach,nieszczelności w miejscach złączy, portów lub uszkodzeń mechanicznych.W praktyce serwisowej najczęstsze przyczyny to pęknięcia przewodów, rozszczelnienia połączeń, uszkodzenia mechaniczne, starzenie materiału oraz korozja elementów metalowych. Jeżeli przewód traci szczelność, czynnik chłodniczy ucieka pod ciśnieniem, a układ A/C zaczyna chłodzić słabiej albo przestaje działać prawidłowo. Nawet niewielkie nieszczelności mogą z czasem obniżyć wydajność układu i zwiększyć ryzyko wtórnych uszkodzeń innych elementów.Kiedy przewód klimatyzacji nadaje się do wymiany?Przewód zwykle kwalifikuje się do wymiany wtedy, gdy jest nieszczelny, mechanicznie uszkodzony, skorodowany albo gdy nieszczelność pojawia się na złączach i połączeniach, których nie da się trwale uszczelnić. W praktyce serwisowej nie wystarczy samo ponowne napełnienie układu, jeżeli źródłem problemu jest uszkodzony przewód. Najpierw trzeba zlokalizować miejsce ubytku czynnika, ocenić stan połączeń i sprawdzić, czy problem nie dotyczy także innych elementów obiegu.Jak dobrać właściwy przewód klimatyzacji?Przewodu nie warto dobierać wyłącznie po kształcie. Znaczenie mają:numer OE,miejsce pracy w układzie,typ przewodu: linia wysokiego ciśnienia albo przewód wysokiego/niskiego ciśnienia,zgodność z konkretnym pojazdem i wersją silnikową,obecność dodatkowych elementów, takich jak port czujnika, uchwyt czy zawór napełniania.Dobrze pokazują to konkretne przykłady z oferty SKV:43SKV502 – linia wysokiego ciśnienia do wybranych modeli Ford Galaxy, Seat Alhambra i VW Sharan; OE 7M3820743AC.43SKV529 – przewód klimatyzacji do wybranych modeli Audi A4 B6/B7; OE 8E0260701AR.54SKV665 – przykład przewodu oferowanego w zestawie z czujnikiem ciśnienia klimatyzacji.54SKV664 – odpowiednik występujący bez czujnika ciśnienia.54SKV611 – przykład przewodu łączącego skraplacz z osuszaczem.54SKV686 – przykład przewodu łączącego osuszacz z zaworem rozprężnym.54SKV732 – przykład przewodu łączącego zawór rozprężny z parownikiem.54SKV636 – przykład przewodu z grupy wysokiego/niskiego ciśnienia.54SKV700 – przykład przewodu łączącego zawór rozprężny z kompresorem klimatyzacji.To ważne, bo nawet podobne wizualnie przewody mogą różnić się budową końcówek, obecnością portu czujnika, mocowaniem, typem połączeń oraz zakresem zastosowania.Co wyróżnia przewody klimatyzacji SKV?W tej grupie produktowej SKV podkreśla kilka kluczowych cech: wysokiej jakości materiały, dopasowanie ułatwiające montaż, obecność w TecDoc, 3-letnią gwarancję oraz szerokie pokrycie zastosowań dla samochodów osobowych i dostawczych. W wybranych modelach dostępne są także wersje z czujnikiem ciśnienia lub bez niego, a niektóre przewody wyposażono w uchwyty, porty czujników albo zawory napełniania.Z punktu widzenia warsztatu ma to znaczenie praktyczne: przewód klimatyzacji powinien być nie tylko szczelny, ale też poprawnie dopasowany do konkretnego przebiegu instalacji w komorze silnika. Im lepsza zgodność wymiarowa i konstrukcyjna, tym mniejsze ryzyko problemów montażowych, naprężeń i wtórnych nieszczelności.PodsumowaniePrzewody klimatyzacji są jednym z podstawowych elementów układu A/C, ponieważ odpowiadają za szczelne połączenie wszystkich podzespołów i transport czynnika chłodniczego oraz oleju w różnych warunkach ciśnienia i temperatury. Gdy ulegają uszkodzeniu, typowe objawy to spadek wydajności chłodzenia, ubytek czynnika, nieszczelności i ślady oleju przy połączeniach. W ofercie SKV dostępne są zarówno linie wysokiego ciśnienia, jak i przewody wysokiego/niskiego ciśnienia, obejmujące szeroki zakres zastosowań dla aut osobowych i dostawczych.FAQCo robi przewód klimatyzacji?Przewód klimatyzacji transportuje czynnik chłodniczy i olej pomiędzy elementami układu A/C, zachowując szczelność obiegu przy zmiennych temperaturach i ciśnieniach.Jakie są objawy uszkodzonego przewodu klimatyzacji?Najczęściej są to słabe chłodzenie, ubytek czynnika, ślady oleju przy połączeniach i nieszczelności powodujące spadek wydajności całego układu.Czym różni się przewód wysokiego i niskiego ciśnienia?Przewód wysokiego ciśnienia pracuje po stronie tłocznej układu i przenosi czynnik pod wyższym ciśnieniem oraz w wyższej temperaturze. Przewód niskiego ciśnienia pracuje po stronie ssawnej i transportuje chłodniejszy czynnik przy niższym ciśnieniu.Jak dobrać przewód klimatyzacji do samochodu?Najbezpieczniej po numerze OE, miejscu pracy w układzie oraz danych z karty produktu, uwzględniając typ przewodu, mocowania, złącza i ewentualny port czujnika.
